LS ScanWave LSSW1000
微波近场扫描成像与无损检测软件系统，当前产品
所属产品族：精密多轴扫描平台
LS ScanWave LSSW1000
集成精密三轴运动控制与高频微波反射分析，面向先进涂层、航空复合材料及电子元器件的微波无损检测专业分析软件。
推荐扫描步进0.01 mm
推荐单次测点200,000 点
数据体积估算器实时计算
Product Family
LS ScanWave 系统组成
页面统一聚焦 LS ScanWave LSSW1000，按软件、扫描平台、矢量网络分析仪、探头夹具和数据交付模块说明完整系统关系。

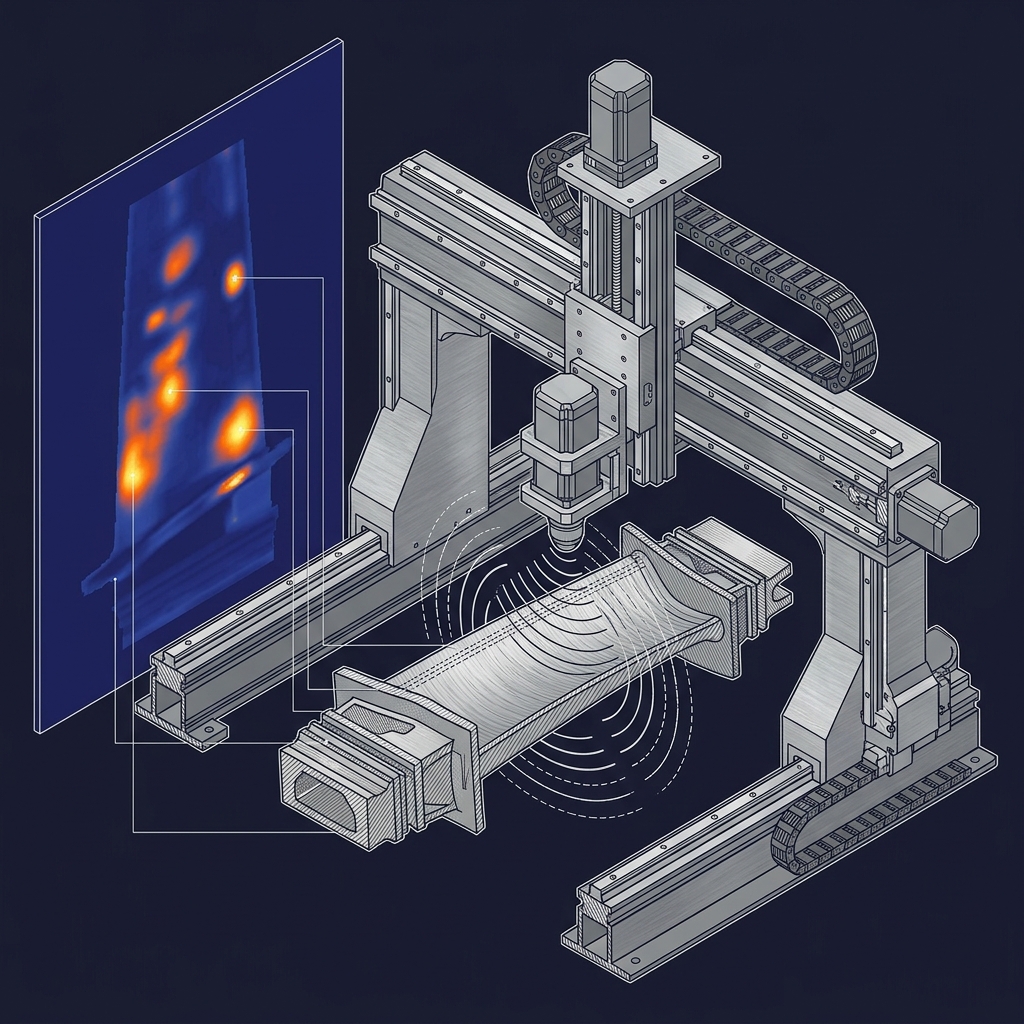

精密多轴扫描平台
提供平面或扩展多轴扫描运动控制，配合样品尺寸和步进精度进行任务规划
矢量网络分析仪
负责宽频 S 参数采集，型号和频段按样品材料、探头和检测深度评估
微波探头与夹具
根据样品形态选择近场探头、定位夹具或定制工装
数据处理与报告模块
形成缺陷区域量化、数据导出和项目报告交付
Hardcore Solution

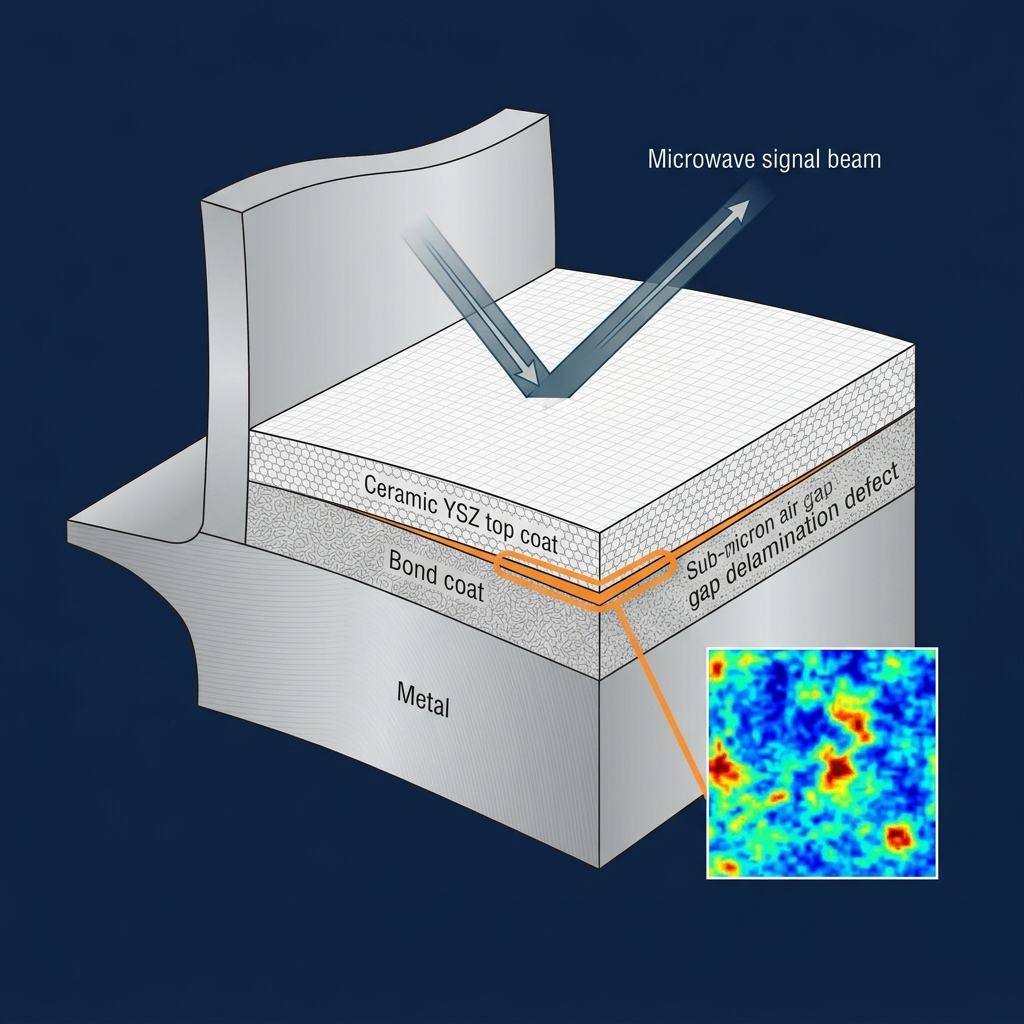

热障涂层 TBC 与吸波涂层无损检测
LS ScanWave LSSW1000 面向航空涡轮叶片、燃气轮机热端部件和先进功能涂层，利用宽频微波反射扫描数据辅助评估多孔陶瓷层、金属基底界面和薄层空气隙响应。
- 支持等效介电常数反演与孔隙率分布测绘。
- 辅助提取脱粘空气层裂纹厚度与异常区域轮廓。
- 面向吸波材料和隐身涂层扫频一致性进行成像分析。
Applications
应用领域矩阵
围绕“可观察对象、典型样品、推荐配置”组织应用场景，便于材料、航空、电子和科研用户快速判断 LS ScanWave LSSW1000 是否适合当前检测任务。
航空发动机热障涂层
- 关注对象
- 陶瓷层孔隙率、界面脱粘、薄层空气隙
- 典型样品
- 涡轮叶片、燃烧室热端部件、TBC 标准试片
- 推荐配置
- LS ScanWave LSSW1000 + 精密多轴扫描平台 + 宽频 VNA
电磁吸波材料与隐身涂层
- 关注对象
- 反射响应一致性、涂层厚度变化、频段异常
- 典型样品
- 吸波涂层板、雷达吸波材料、功能涂层样件
- 推荐配置
- LS ScanWave LSSW1000 + 微波探头 + 扫频反射测量链路
复合材料分层与夹杂
- 关注对象
- 层间分层、夹杂、局部介质异常
- 典型样品
- CFRP/GFRP 板材、蜂窝夹层结构、树脂基复材
- 推荐配置
- LS ScanWave LSSW1000 + 平面扫描平台 + 反射成像分析
PCB 与电子封装层间异常
- 关注对象
- 介质层异常、层间空洞、封装局部响应差异
- 典型样品
- 高频 PCB、封装基板、天线介质板、电子组件样品
- 推荐配置
- LS ScanWave LSSW1000 + 高频 VNA + 小步进精密扫描
胶接与粘接界面脱粘
- 关注对象
- 粘接界面空隙、局部脱粘、胶层厚度不均
- 典型样品
- 胶接结构、夹层粘接件、复合材料连接件
- 推荐配置
- LS ScanWave LSSW1000 + S11 面扫描 + 缺陷区域量化
科研级微波扫描成像平台
- 关注对象
- 算法验证、S11 数据采集、二维/三维重构实验
- 典型样品
- 高校材料样品、微波器件、实验室自研结构件
- 推荐配置
- LS ScanWave LSSW1000 + 自有 VNA/位移台 + 外部算法流程
System Configuration
系统组成与典型配置
LS ScanWave LSSW1000 更适合作为扫描检测系统中的软件与数据处理核心交付，通常需要结合扫描平台、矢量网络分析仪、探头夹具和报告模块共同评估。
LS ScanWave LSSW1000 软件
完成 S11 反射扫描成像、数据缓存、图像处理、结果导出和外部算法流程接入。
精密多轴扫描平台
提供平面或扩展多轴扫描运动控制，配合样品尺寸和步进精度进行任务规划。
矢量网络分析仪
负责宽频 S11 反射参数采集，型号和频段按样品材料、探头和检测深度评估。
微波探头与夹具
根据样品形态选择近场探头、定位夹具或定制工装，保证重复定位和稳定提离。
数据处理与报告模块
输出 CSV、Excel、.MAT 等，并形成缺陷区域量化和项目报告数据。
Algorithms
算法与预处理
频域基础幅相重构
支持指定频点或频段平均的幅值、相位、实部与虚部快速测绘，并提供空间相位展开能力。
Precision Gated-TDR
面向宽频 S11 数据的时域反射分析，支持窗函数、零填充插值和反射界面峰值定位。
剖面深度成像 B-Scan
提供 X-Z 与 Y-Z 方向横截面剖面图，让分层缺陷和界面响应更直观。
Lynshuo RMA-Focus
针对高频微波衍射发散特征进行三维聚焦计算，用于还原反射标量数据体。
提离相位自适应补偿
校正扫描探头抖动或样品表面起伏导致的相位畸变，提高图像一致性。

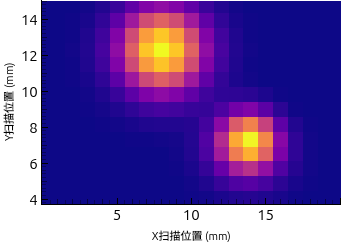

信号去噪与缺陷量化
支持小波软阈值滤波、边缘提取、中值滤波，以及缺陷面积、中心和响应值报表。
Software Workflow
软件界面与数据接口
- 实时数据流监控同步显示当前测点扫频幅值、相位与阻抗响应。
- 防丢失数据保护扫描过程滚动追加缓存，中断后保留已测数据集。
- 多格式开放导出支持 CSV、Excel、.MAT 等数据交付。
- 外部算法接入可按项目要求接入外部算法或独立程序包处理流程。
Estimator
交互式扫描参数估算器
用于前期沟通扫描点数、时间和数据体积；体积按未压缩复数 S11 数据估算，实际文件大小会受导出格式、字段结构和精度设置影响。
扫描测点数40,401 点
预估扫描用时4 小时 4 分钟
复数 S11 数据体积预估987.0 MB
按未压缩 complex128 复数 S11 数据估算；实际导出为 CSV、Excel、.MAT 等格式时，文件大小会因字段结构、精度和压缩设置而变化。
Contact
获取 LS ScanWave LSSW1000 技术方案及报价方案
留言时可补充待检测工件材料、已有矢量网络分析仪、位移台资产、期望扫描面积与步进精度。工程师会按实际配置评估方案。
